事業紹介

Catch needs
お客様のご要望や仕様に対して求められるニーズを的確に掴み技術開発のノウハウを出し合い高付加価値をコーディネートして、常に一歩先の提案をしております。
事業紹介
事業紹介

スーパー繊維電線(絶縁から導電性へ)

弊社ではスーパー繊維に導電性を施すことによりスーパー繊維の持つ特性を維持した導電性新材料を実現しました。
高強度、高弾性率、高耐熱、低線膨張、軽量化

スーパー繊維電線

事業紹介

CPーSEM観察

事業紹介

銅メッキPBO繊維の特性

サンプル A B C
銅メッキPBO繊維単糸の外径(μm) 16.0±1.1 18.1±1.0 22.3±1.6
PBO繊維部分の外径(μm) 14.3±1.0 15.0±0.9 14.2±1.1
メッキされた銅の厚さ(μm) 0.8±0.3 1.6±0.3 4.1±0.6
質量※1)(g/m) 1.05 2.34 4.13
線膨張係数※1)(×10-6/℃)@50?100℃ -6.6 0.0 6.5
引張張力※1)(cN/dtex) 35.6 35.7 37.7
抵抗値※1)(Ω/m) 0.549 0.101 0.074
※1) : 3270dtexのPBO繊維、1束に銅メッキした場合の特性
↑

注型法

どんな形状にも追従でき絶縁性能が確保できます。配合の自由度及び樹脂の選択等ユーザーニーズに対応できます。電機特性・機械的強度・寸法安定性・耐薬品性に優れています。

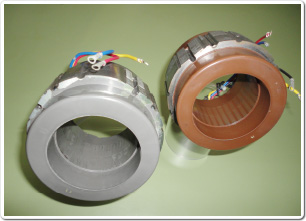

注型品

事業紹介

高強度対応樹脂

事業紹介

低線膨張対応樹脂

事業紹介

熱伝導性対応樹脂

↑

絶縁と電気特性を両立した注型

A. 電気機器用真空注型品
耐熱性、電気特性、高強度、低収縮性等の提案
B. 簡易型真空注型品(シリコーン型にて注型)
小ロット対応の提案、イニシャル費低減の提案
C. 特殊用途真空注型品
柔軟性エポキシ樹脂の用途展開の提案

樹脂提供:ナガセケムテックス(株)殿

機械的特性

項目 試験法 数値
曲げ強度 ASTM D-790 25℃ 130N/mm2
曲げ弾性率 ASTM D-790 25℃ 12.5GPa
曲げ強度 ASTM D-790 75℃ 116N/mm2
衝撃強度(ノッチ入り) ASTM D-256 25℃ 4.1kj/m2
熱変形温度 ASTM D-648 115℃
硬化条件 : 80℃/8h +130℃/16h

電気的特性

項目 試験法 数値
誘電率(50Hz) ASTM D-150 25℃ 3.6
誘電正接(50Hz) ASTM D-150 25℃ 0.006
体積抵抗率(500V) ASTM D-257 25℃ 1.0 ×1016Ω・cm
破壊電圧 IEC 243-1 25℃ 21kV/mm
硬化条件 : 80℃/8h +130℃/16h
↑

絶縁と熱伝導性を両立

機器のダウンサイジングによる熱問題を解決いたします。
放熱の要求が高まるEV自動車、高効率モーター、パワーデバイス等への提案。
●小ロットより量産まで対応
●製造方法
真空注型
インジェクションほか

機械的特性

項目 試験法 数値
線膨張係数 TMA Method < Tg 14x10-6-1
TMA Method > Tg 59x10-6-1
熱伝導率 ホットディスク法 2.0W/mK
吸水率 ASTM D-252 0.01%
破壊靱性(K1C) ASTM D-5045 4.1MPa・m1/2
硬化条件 : 100℃/6h +150℃/6h

電気的特性

項目 試験法 数値
誘電率(50Hz) ASTM D-150 (25℃) 6.3
誘電正接(50Hz) ASTM D-150 (25℃) 0.0018
体積抵抗率(500V) ASTM D-257 (25℃) 3.3x1016Ω.cm
破壊電圧 IEC 243-1 (25℃) 20KV/mm
硬化条件 : 100℃/6h +150℃/6h
↑

設備ライン

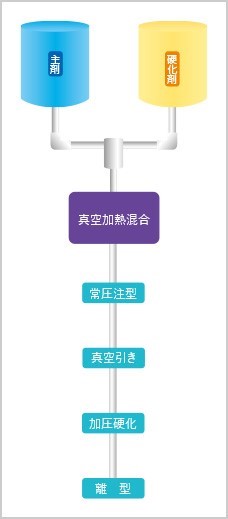

製品工程イメージ

製品工程イメージ

注型法(量産)東北工場設備ライン

大型真空チャンバー(2台)

真空攪拌機(2台)

ブラスト装置(1台)

工場風景

完成品棚

出荷検査記録作業

Tg測定装置(リガク)(1台)

東北工場外観

↑
